Сверхкомпактное силовое реле обеспечивает безопасность высоковольтной батареи

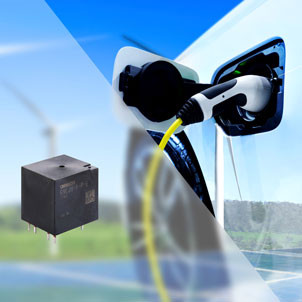

Компания OMRON Electronic Components Europe выпустила сверхкомпактное силовое реле постоянного тока G9EJH-1-E, представляющее собой компактное решение для защиты от пусковых токов в системах зарядки аккумуляторов до 800 В. Благодаря лучшим в своем классе размерам 31 мм x 27 мм и высоте 30 мм реле также соответствует спецификации изоляционного расстояния IEC 60664, что обеспечивает выполнение строгих стандартов надежности и безопасности.

Благодаря высокому максимальному напряжению и стандартному для отрасли изоляционному расстоянию устройство идеально подходит для использования в аккумуляторных батареях ESS. Компактные размеры и рабочее напряжение катушки 12 В упрощают интеграцию в системы предварительной зарядки, вспомогательного питания и основной зарядки электромобилей и гибридных электромобилей. Кроме того, его 800-вольтовая способность удовлетворяет требованиям автомобильного рынка, поскольку типичные напряжения аккумуляторов транспортных средств продолжают расти, стремясь к большей эффективности и более быстрой зарядке.

С нормально открытыми контактами SPST реле работает последовательно с токоограничивающим резистором для защиты от бросков тока. Устройство способно выдерживать постоянный ток 15 А и выдерживать броски тока до 30 А, срабатывает и размыкается в течение 30 мс, обеспечивая быстродействующую защиту.

При включении сопротивление контакта составляет менее 100 мОм, что обеспечивает минимальные потери мощности. С другой стороны, сопротивление изоляции 1000 МОм и диэлектрическая прочность 2500 В между катушкой и контактами гарантируют надежную работу в суровых условиях. G9EJH-1-E, размещенный в шестиконтактном корпусе для монтажа на печатную плату, идеально подходит для автоматизированной или ручной пайки и обеспечивает гибкость для сборщиков, одновременно упрощая ремонт в полевых условиях. Благодаря механическому сроку службы, рассчитанному на более чем 200 000 операций, и указанному для рабочей температуры от -40 °C до 85 °C, G9EJH-1-E обеспечивает исключительную надежность в автомобильной и промышленной среде. Реле теперь готовы к использованию в OBC, EVSE и сетевых приложениях BESS.
